Rotatsioonvalu Eestis
Õõnsad detailid.Valatud ühest tükist.
Polüetüleenist paagid, mahutid, kambrid ja korpused — üle vaadatud alates detaili geomeetriast ja materjalist kuni tööriista, vormimise, töötluse ja lõpliku koostamiseni.
- Ühetükiline valuÕõnsad detailid ilma kokkumonteeritavate kestapoolteta
- PolüetüleendetailidProjektile valitud materjali klass
- GeomeetriapõhineSeinapaksuse nõuded ja detailid vaadatakse koos läbi
- Viimistlus ja koostAvad, liitmikud ja lõpuoperatsioonid
Millal rotatsioonvalu sobib
Kavanda õõnes detailtervikliku süsteemina.
Rotatsioonvalu vormib õõnsa detaili pöörleva vormi sees. Detaili suurus, kuju, seinapaksuse nõuded, avad, liitmikud, materjal ja töötingimused tuleb üle vaadata koos.
Õõnes geomeetria
Paagid, mahutid ja korpused
Ühetükiline detail
Kest toodetud ühe vormimisena
Seinapaksuse nõuded
Määratletud vastavalt rakendusele
Järeltööd
Töötlus, liitmikud ja koostamine
Protsessi sobivus kinnitatakse konkreetse detaili, materjali ja vormikontseptsiooni jaoks.
Kuidas rotatsioonvalu töötab
Materjalist vormis kuni ühetükilise detailini.
- 01
Määratle
Funktsioon, sisu ja töötingimused
- 02
Ülevaatus
Geomeetria, materjal ja seinapaksuse nõuded
- 03
Tööriist
Vorm ja tootmisteekond ette valmistatud
- 04
Kuumuta ja pööra
Materjal jaotub pöörleva vormi sees
- 05
Jahutus ja eemaldamine
Vormitud detail eemaldatud tööriistalt
- 06
Viimista
Avad, liitmikud ja koostamine teostatud
Täpne tööriist, protsess ja vastuvõtukriteeriumid määratakse vastavalt projektile.
Kavanda detail protsessile sobivaks
Sisemine ja väliminegeomeetria toimivad koos.
Vormitud sein järgib kogu detaili kuju, seega tuleb üleminekud, omadused ja ligipääs järgnevatele töödele arvestada algusest peale.
Seinapaksuse nõuded
Määratle, mida rakendus vajab.
Raadiused ja üleminekud
Kasuta materjali voolamisele sobivat geomeetriat.
Jaotusjoon
Vaata üle vormi jaotus ja nähtavad pinnad.
Kalle ja eemaldamine
Planeeri eemaldamine vormist.
Avad ja liitmikud
Määratle pärast vormimist lisatavad omadused.
Kinnitamine ja koostamine
Esita liidesed ja liidetavad komponendid.
Seinapaksuse jaotus, mõõtmetulemused ja omaduste teostatavus sõltuvad konkreetsest geomeetriast, materjalist ja vormikontseptsioonist.

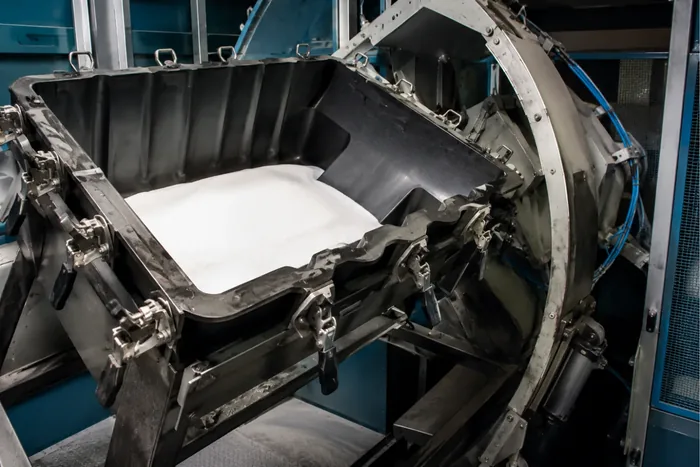

Vormimise põhimõte
Materjal liigub koospöörleva vormiga.
Tsükli jooksul kuumutatakse materjal ja jaotatakse see pöörleva vormi sisepinnale. Pärast jahutamist vabastatakse ühest tükist õõnes detail viimistlemiseks.
1. Laadi vorm
2. Sulge ja kuumuta
3. Pööra ja vormi
4. Jahuta ja vabasta
Lõplik geomeetria ja seinapaksuse nõuded tuleb hinnata koos materjali ja vormi disainiga.
Materjal valitud rakenduse jaoks
Esita, mida detail sisaldab ja millistele tingimustele see on avatud.
Esita sisu, töötemperatuur, keemiline mõju, koormus ja välitingimused. Polüetüleeni mark valitakse projekti jaoks; toimivust ei saa eeldada iga materjali või rakenduse puhul.
Sisu
Hoitav või transporditav aine
Temperatuur
Kasutus- ja keskkonnatingimuste vahemik
Keemiline mõju
Ained ja puhastustingimused
VÄLISKASUTUS
Ilmastiku- ja UV-nõuded
Mehaanilised koormused
Toestus-, käsitsemis- ja kasutustingimused
UV-kindlus, keemiline sobivus ja kasutustemperatuur vajavad kinnitamist valitud materjali margi ja rakenduse jaoks.
Tööriista ja toote ettevalmistus
Vaata üle tööriist, kogusja kinnitusprotsess.
Detaili mudel, tööriista nõuded ja eeldatav tootmiskogus vaadatakse üle enne sarjatootmist. Lisa olemasoleva tööriista andmed ja kliendi nõutav kinnitusdokumentatsioon.
- 01
Detaili mudel
Täielik välis- ja sisegeomeetria
- 02
Tööriista andmed
Uue või olemasoleva vormi andmed
- 03
Tootmismaht
Eeldatav kogus ja korduvtellimuse nõuded
- 04
Heakskiit
Näidised, kontrollid ja dokumentatsioon
Pärast vormimist
Kavanda iga ava, liitmikja liides.
Määratle joonisel avad, kinnituspunktid, liitmikud ja liidetavad komponendid. Nende asukoht ja funktsionaalsed nõuded aitavad määrata töötlust ja koostamist pärast vormimist.
Avad
Väljalõiked ja ligipääsupunktid joonisel määratletud.
Liitmikud
Ühenduse tüüp, asukoht ja funktsioon määratletud.
Kinnituspunktid
Koormused ja liidespinnad määratletud.
Töötlus
Järeltöötlus vastavalt kokkulepitud geomeetriale.
Koost
Komponendid ja pakendamine kokkulepitud mahus.
Vormitud kestast valmis detailini
Kavanda kogu detailenne tööriista.
Rotatsioonvalu saab kombineerida töötluse, liitmike ja koostamisega kokkulepitud tootmisteekonna raames. Lisa kogu maht juba päringu etapis.
Rotatsioonvalu
Ühest tükist õõnes detail toodetud heakskiidetud vormis.
CNC-töötlus
Avad ja muud omadused teostatud vastavalt vajadusele.
Liitmikud ja insertid
Määratud liidesed lisatud kokkulepitud teekonna raames.
Koost
Liidetavad komponendid ja kinnitusdetailid lisatud, kui see sobib.
Pakendamine
Lõplikud käsitsemis- ja tarnenõuded kokku lepitud.
Olemasolevad tooted on saadaval sidetoodete kataloogis.
Mida saata ülevaatuseks
Alusta detailist, sisustja töötingimustest.
Detaili ja tööriista andmed
- 2D joonis ja 3D mudel
- Üldmõõtmed ja geomeetria
- Seina ja pinna nõuded
- Avad, liitmikud ja kinnituspunktid
- Olemasoleva tööriista andmed
Projekti nõuded
- Sisu ja kavandatud funktsioon
- Temperatuur ja keemiline mõju
- Välitingimuste ja UV-nõuded
- Eeldatav aastane kogus
- Töötluse, koostamise ja dokumentatsiooni maht
- ISO 9001
- ISO 14001
- AQAP 2110
Rotatsioonvaluküsimused
Polümeermaterjal asetatakse vormi, mida seejärel kuumutatakse ja pööratakse, nii et materjal jaotub vormi sisepinnale. Pärast jahutamist vabastatakse ühest tükist õõnes detail ja valmistatakse ette vajalikeks viimistlustöödeks.
Rotatsioonvalu sobib kaaluda ühest tükist õõnsate detailide jaoks, nagu paagid, mahutid, kambrid ja korpused. Sobivus sõltub geomeetriast, seinapaksuse nõuetest, avadest, materjalist, vormikontseptsioonist, töötingimustest ja eeldatavast kogusest.
Materjali mark vaadatakse üle vastavalt kavandatud sisule, temperatuurile, keemilisele mõjule, välitingimustele, koormusele ja muudele rakenduse nõuetele. UV-kindlus, keemiline sobivus ja kasutustemperatuur tuleb kinnitada valitud margi ja projekti jaoks.
Kui see sobib ja kuulub kokkulepitud projekti mahtu, võib rotatsioonvalatud detaile CNC-töödelda ning täiendada avade, liitmike, insertide, liidetavate komponentide, koostamise ja pakendamisega. Need nõuded tuleb lisada juba esmasesse päringusse.
Kas sul on paak, mahuti või korpus plaanis?
Saada detaili ja töötingimuste nõuded.
Jaga joonist või 3D-mudelit, kavandatud sisu, töötingimusi, materjalinõudeid ja eeldatavat kogust. Määratle avad, liitmikud ja olemasolev tööriist.
