FIPFG-Schaumdichtung & Elektronikverguss
Fuge abdichten.Baugruppe schützen.
Automatisiert roboterdosierte Zweikomponenten-Polyurethan-Schaumdichtungen (2K PUR FIPFG) und Elektronikverguss für geformte Kunststoffgehäuse – ausgelegt auf Dichtungsgeometrie, Verpressung und verifizierte IP65–IP67-Gehäuseziele.
- 2K-PUR-SchaumdichtungDirekt auf das Bauteil dosiert
- RoboterdosierungDichtraupe gemeinsam mit dem Bauteil geprüft
- IP65–IP67-ZielwerteVerifiziert am kompletten Gehäuse
- 50–500 t Guss + DichtungFormgebung, Dichtung und Montage in Pärnu
Die Dichtung ist Teil des Gehäuses
Gestalten Sie die Verbindung als Gesamtsystem.
Das Abdichtungsergebnis hängt vom Zusammenspiel von Gehäuse, Dichtung, Kontaktfläche und Verschluss ab. Dichtungsraupe, Material, Verpressung und Einsatzumgebung müssen daher als vollständige Verbindung betrachtet werden.
Dichtraupe
Durchgehender Verlauf und Übergänge
Fügegeometrie
Auflageflächen und verfügbarer Platz
Kompression
Wird von der montierten Verbindung bestimmt
Betriebsbedingungen
Umgebung für die Anwendung definiert

Machbarkeit von Dichtung und Bauteil wird für das jeweilige Projekt bestätigt.
Gestaltung der Dichtverbindung
Die Zeichnung muss festlegen,wie das Gehäuse schließt.
Stellen Sie die vollständigen Angaben zu Verbindung und Gegenstück bereit, damit der vorgeschlagene Verlauf der Dichtraupe geprüft werden kann.
Dichtraupe
Markieren Sie den gesamten Verlauf, Ecken, Start- und Übergangspunkte.
Auflagefläche
Definieren Sie die Fläche, auf der die Dichtung aufliegt.
Gegenstück
Stellen Sie die Geometrie von Deckel und Kontaktfläche bereit.
Verschlussanordnung
Zeigen Sie Befestigungselemente, Clips und Auflagepunkte.
Kritische Schnittstellen
Identifizieren Sie Öffnungen, Einleger und kreuzende Merkmale.
Umgebung
Geben Sie Temperatur, Chemikalien, Reinigung und Belastung an.
Eine Dichtung kann ein Gehäuse oder einen Verschluss, der nicht für das geforderte Ergebnis ausgelegt ist, nicht ausgleichen.
Kontrollierter Ablauf
Von den Gehäusedaten zur fertigen Dichtung.
- 01
Definieren
Schutzziel und Betriebsbedingungen
- 02
Prüfen
Gehäuse, Dichtraupe und Gegenstück
- 03
Vorbereiten
Bauteil und Prozessablauf abgestimmt
- 04
Dosieren
Schaumdichtung auf das Bauteil aufgetragen
- 05
Freigeben
Muster anhand vereinbarter Kriterien geprüft
- 06
Fertigstellen
Umfang für Montage und Verifizierung festgelegt
Anforderungen an Material, Prozess und Prüfung werden projektspezifisch festgelegt.
Gehäuseschutz
Die Schutzklasse giltfür die gesamte Baugruppe.
Schutzartziele wie IP65 oder IP67 gelten stets für das fertige Gesamtgehäuse und nicht allein für die 2K-PUR-Schaumdichtung oder den Dosierprozess. Gehäusesteifigkeit, Deckelgeometrie, Dichtungsverpressung, Verschraubungen, Öffnungen und Schnittstellen bestimmen gemeinsam das verifizierte Ergebnis.
- Gehäuse
- Gegendeckel
- Dichtraupe
- Kompression
- Befestigung
- Öffnungen & Schnittstellen
Die geforderte Schutzklasse muss an der fertigen Baugruppe unter den festgelegten Bedingungen nachgewiesen werden.
Zwei unterschiedliche Verfahren
Schaumdichtung und Vergusslösen unterschiedliche Aufgaben.
FIPFG-Schaumdichtung
Roboterdosierter Schaum folgt einer definierten Dichtraupe auf dem Gehäuse und bildet eine komprimierbare Dichtung für die montierte Verbindung.
- Entlang einer Dichtraupe aufgetragen
- Funktioniert mit dem Gegenstück
- Die Kompression entsteht in der geschlossenen Baugruppe
Elektronikverguss
Verguss oder Verkapselung füllt einen definierten Bereich um ausgewählte Bauteile. Vergussmasse, Layout, Tiefe und Betriebsbedingungen müssen gesondert geprüft werden.
- Definierter Verkapselungsbereich
- Bauteil-Layout und Abstände
- Vergussmasse-Anforderungen für die Anwendung festgelegt
Verguss ist nicht dasselbe Verfahren wie FIPFG-Schaumdichtung. Anforderungen und Abnahmekriterien müssen gesondert festgelegt werden.

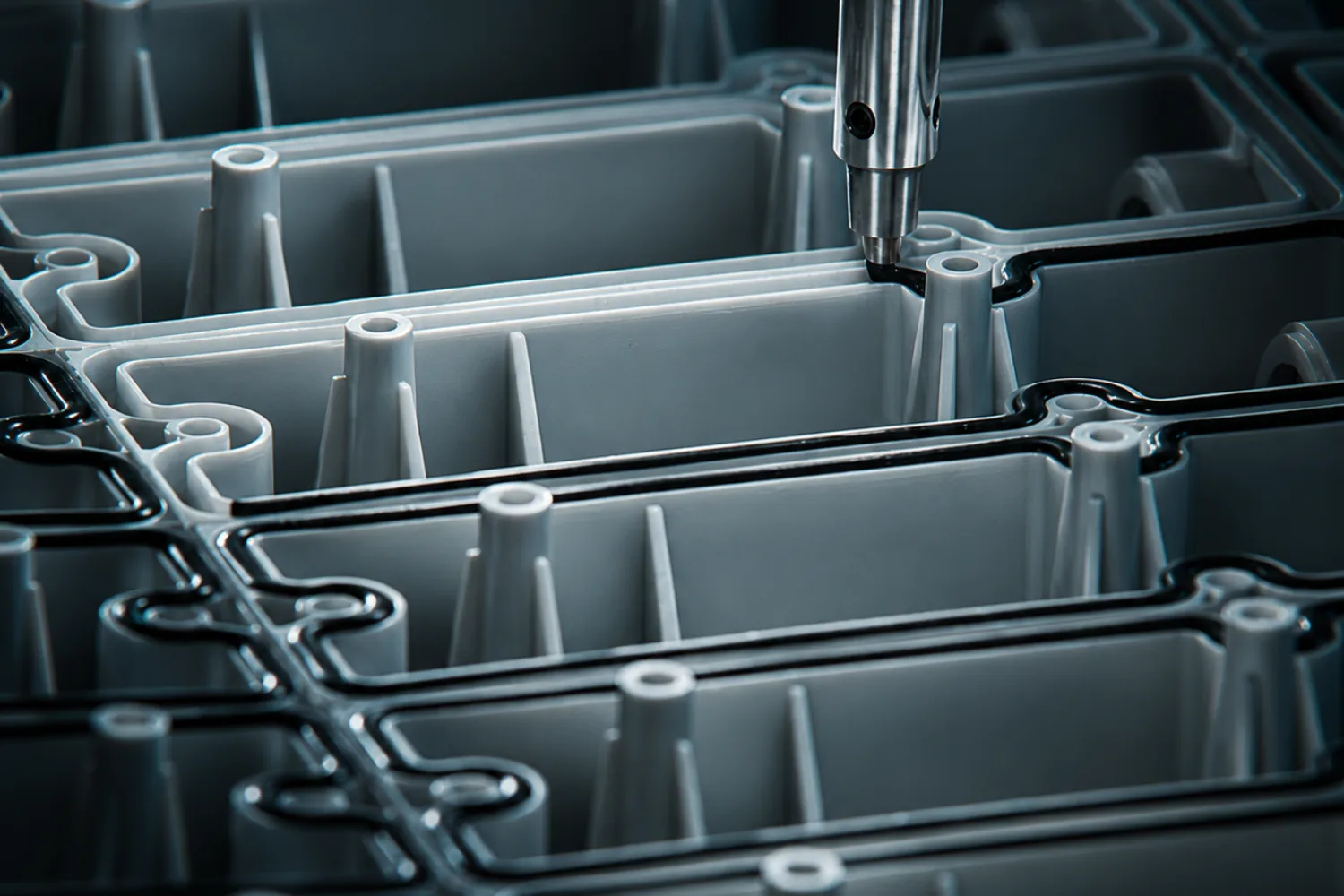

Direkt auf das Bauteil aufgetragen
Die Dichtung folgt dem Bauteil.
Die Roboterdosierung erlaubt es, die Dichtraupe der Gehäusegeometrie folgen zu lassen. Ecken, Übergänge, Start- und Endbereiche sowie benachbarte Merkmale müssen trotzdem gemeinsam mit dem Bauteil geprüft werden.
Raupenkontinuität
Prüfen Sie die gesamte Dichtraupe
Ecken & Übergänge
Beurteilen Sie enge Radien und Übergänge.
Bauteillage
Unterstützung und wiederholbare Positionierung
Handhabung
Schützen Sie die Dichtung vor der Montage
Formgebung, Abdichtung und Montage
Das gesamte Gehäusevon Anfang an planen.
Werden Gehäuse, Dichtung und nachgelagerte Prozesse gemeinsam betrachtet, lassen sich Schnittstellen bereits vor der Serienproduktion prüfen.
Kunststoff-Formgebung
Gehäusematerial und -geometrie für das Bauteil entwickelt.
Bearbeitung
Nachbearbeitung, sofern die vereinbarte Geometrie dies erfordert.
FIPFG-Dichtung
Dichtraupe auf das freigegebene Gehäuse aufgetragen.
Verguss oder Fügen
Trennen Sie nachgelagerte Leistungen, wo sinnvoll.
Montage & Verpackung
Fertigstellung im vereinbarten Projektumfang.
Typische Anwendungen
Geschäumte FIPFG-Dichtungen fürGehäuse, Deckel und Abdeckungen.
Vesimentor trägt FIPFG-Schaumdichtungen als Auftragsfertigung in Pärnu, Estland, für Industriekunden in den nordischen Ländern und im übrigen Europa auf. Das Dichtungsschäumen ist in der Regel Teil eines kompletten Gehäuseprojekts, das auch die Fertigung der Kunststoffteile und die Montage umfasst.
Zu den Kunden für FIPFG-Dichtungen und Elektronikverguss zählen Elektronikhersteller.
Elektronikgehäuse
Gehäuse- und Deckelfugen, bei denen ein Zielwert wie IP65 oder IP67 am kompletten Gehäuse verifiziert wird.
Deckel
Abnehmbare Abdeckungen, die eine durchgehende, komprimierbare Dichtung benötigen.
Leuchtengehäuse
Abgedichtete Fugen zwischen Gehäuse, Abdeckung und weiteren Bauteilen.
Vergossene Elektronik
Verkapselung ausgewählter Bauteile, getrennt von der Dichtung spezifiziert.
Zum Weiterlesen: Gehäusedichtung spezifizieren · FIPFG-Dichtung und Elektronikverguss · Leuchtenbauteile aus Kunststoff
Diese Teilearten sind für das Verfahren typisch. Die Eignung einer konkreten Konstruktion wird in der Projektprüfung bestätigt.
Unterlagen für die Prüfung
Mit Gehäuse und Verbindungsowie dem geforderten Ergebnis beginnen.
Bauteil- & Verbindungsdaten
- 2D-Zeichnung und 3D-Modell
- Materialien von Gehäuse und Gegenstück
- Vollständige Dichtraupe
- Verbindung und Verschlussanordnung
- Kritische Öffnungen und Schnittstellen
Projektanforderungen
- Einsatzumgebung
- Angestrebter Gehäuseschutz
- Erwartete Jahresmenge
- Erforderliche Musterprüfungen
- Umfang für Montage, Prüfung und Verpackung
Geben Sie bei Anfragen zum Verguss das Bauteil-Layout, den Verkapselungsbereich und die Vergussmasse-Anforderungen an.
- ISO 9001
- ISO 14001
- AQAP 2110
FIPFG & VergussFragen
Beim FIPFG-Verfahren (Formed-In-Place Foam Gasket) trägt ein CNC-Roboter eine Zweikomponenten-Polyurethanraupe (2K PUR) direkt in eine Nut oder auf eine Dichtfläche des Bauteils auf, wo sie aufschäumt und zu einer nahtlosen, komprimierbaren Dichtung aushärtet. Bei Vesimentor in Pärnu, Estland (ISO 9001, ISO 14001, AQAP 2110), ist der Prozess mit 50–500 t Spritzguss (bis 2.500 g / 1.800 cm³ Schussgewicht je nach Material), PE-Rotationsguss und Montage integriert.
Nein. Eine Schutzklasse gilt für das vollständige, fertige Gehäuse, nicht nur für die Dichtung oder den Dosiervorgang. Gehäuse, Deckel, Kompression der Dichtung, Befestigungselemente, Öffnungen und weitere Schnittstellen beeinflussen gemeinsam das Ergebnis. Die geforderte Schutzklasse muss an der fertigen Baugruppe unter den festgelegten Bedingungen nachgewiesen werden.
Stellen Sie die Zeichnungen oder Modelle von Gehäuse und Gegenstück, die Dichtraupe, die Verbindungsgeometrie, die Verschlussanordnung, die Positionen von Befestigungselementen oder Clips, kritische Öffnungen, Materialien und die Betriebsumgebung bereit. Geben Sie zusätzlich die angestrebte Schutzklasse des Gehäuses und die Abnahmekriterien an.
FIPFG erzeugt eine komprimierbare Dichtung entlang einer definierten Dichtraupe. Verguss oder Verkapselung füllt einen definierten Bereich um ausgewählte Bauteile. Für den Verguss werden gesonderte Angaben zu Bauteil-Layout, Verkapselungsbereich, Vergussmasse-Anforderungen und Betriebsbedingungen benötigt.
FIPG steht für Form-in-Place-Dichtung (kurz FIP-Dichtung): Das Dichtmaterial wird direkt auf das Bauteil aufgetragen, statt eine separate Dichtung einzusetzen. FIPFG (Formed-in-Place Foam Gasket) ist die geschäumte Variante, bei der zweikomponentiges Polyurethan zu einer weichen, komprimierbaren Dichtung aufschäumt. Vesimentor trägt robotergesteuert dosierte FIPFG-Schaumdichtungen aus 2K PUR auf.
Ja. Die FIPFG-Schaumdichtung bieten wir in Pärnu, Estland, als Teil eines Fertigungsprojekts an, in dem das Kunststoffgehäuse geformt, abgedichtet und, wo vereinbart, montiert wird. Senden Sie für eine Prüfung die Gehäuse- und Deckelzeichnungen, den Verlauf der Dichtraupe und die angestrebte Schutzart des Gehäuses.
Sie planen ein Gehäuse- oder Dichtungsprojekt?
Verbindungs- und Leistungsanforderungen senden.
Teilen Sie die Gehäusezeichnung, das Gegenstück, die Dichtraupe, die Verschlussdetails, die Betriebsumgebung und die angestrebte Schutzklasse mit. Geben Sie für den Verguss zusätzlich das Bauteil-Layout und die Vergussmasse-Anforderungen an.
